設備原理
轉鼓式精密過濾器由設備結構模塊、過濾模塊、驅動系統、反沖洗系統、自控系統組成。
污水進入設備后，自控系統啟動驅動系統帶動轉鼓轉動，并同時啟動反沖洗系統。在重力作用下污水由轉鼓內向轉鼓外流出，水中的懸浮物被濾網截留在轉鼓內。轉鼓緩慢轉動，反沖洗水泵抽取濾后水對濾網進行反沖洗。沖洗下來的污物落入轉鼓內部的收集槽中，通過排污管排到設備外。
污水進入設備時，驅動系統與反沖洗系統無間歇連續運行。
設備組成
轉鼓式精密過濾器由設備結構模塊、過濾模塊、驅動系統、反沖洗系統、自控系統組成。
污水進入設備后，自控系統啟動驅動系統帶動轉鼓轉動，并同時啟動反沖洗系統。在重力作用下污水由轉鼓內向轉鼓外流出，水中的懸浮物被濾網截留在轉鼓內。轉鼓緩慢轉動，反沖洗水泵抽取濾后水對濾網進行反沖洗。沖洗下來的污物落入轉鼓內部的收集槽中，通過排污管排到設備外。
污水進入設備時，驅動系統與反沖洗系統無間歇連續運行。
設備組成
① 設備結構模塊
設備結構模塊為設備機體與轉鼓構成，由304L不銹鋼制造（可選316L）。 |
② 過濾模塊
過濾模塊由若干塊獨立可拆卸的濾網組成，濾網由微米級別直徑的316L不銹鋼絲經過特殊工藝制成（根據進水水質選用不同精度濾網，同時提供進口與國產濾網）。 |
|
③ 驅動系統
驅動系統由減速電機、傳動軸、中心軸承等組成。 |
④ 反沖洗系統
反沖洗系統包括反沖洗水泵、管道、反沖洗水過濾器、噴嘴、收集槽、排污管組成。 |
|
⑤ 控制系統
設備采用PLC自動控制系統。PLC控制系統安裝在電氣控制柜內，可與廠內中控室聯網通訊。 |
設備優勢
"質量"是基本的要求。在每一次的實踐中，面對不同的水質，根據不同的處理難點，我們開發出適用于不同進水的濾網，改良了設備的細節結構，致力于“出水達標”、“客戶易用”兩大目標，并不斷挑戰其它長保養周期，降低客戶的使用成本。

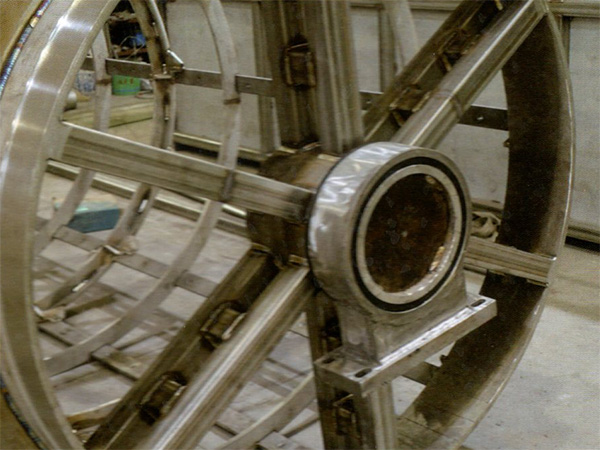

1. 進水端的無油潤滑軸承。工作過程中固體潤滑劑損失量少，可進行自我補充，承載力度大，配合水冷系統，徹底解決燒瓦。
|
2. 出水端的齒輪組傳動結構。沒有了鏈條傳動不平穩的問題，且保養周期長。
|
3. 出水端的軸承加油結構。外部加油結構，無需操作員進入機倉內部，降低保養難度，提高用戶易用性。
|
4. 雙端同心，經過精密的同軸度加工并進行反復動平衡糾正的轉鼓。旨在預防市面上常見的多年運行后轉鼓變形的問題。
|
|||
5. 基于豐富的現場經驗，不同精度的濾網。同時達到了“精度高"、"壽命長"以及"處理量不衰減”三個濾網核心指標。
|
6. 外主內輔的反沖洗噴嘴系統。即使面對加藥量過大或SS過高的進水，也能穩定運行，拓闊了設備的進水水質范圍，延長了濾網的保養周期。
|
7. 人性化的電控邏輯?；诂F(xiàn)場經驗，我們?cè)黾恿艘恍┤诵曰O(shè)置，比如可設置進水倉液位計與旁通電磁閥聯動，當進水倉液面過高即表示濾網通量衰減，此時自動打開旁通閥，降低濾網損壞的風險。
|
||||
售中與售后服務
根據用戶現場的情況與特點量身定制
|
為出廠的每臺設備建立《保養記錄》, 每季度電話回訪
|
核心技術
我國現行的GB18918-2002《城鎮污水處理廠污染物排放標準》，對城鎮污水廠出水水質設定了三級標準，其中一級標準分為A標準和B標準。
《“十二五”全國城鎮污水處理及再生利用設施建設規劃》提出，“十二五”期間，全國城鎮污水處理及再生利用設施建設規劃投資近4300億元。大部分污水處理廠都要進行工藝改造，由一級B提高到一級A。
| 型號 | 基本控制項目 | 一級標準 | 二級標準 | 三級標準 | ||
| A標準 | B標準 | |||||
| 1 | 化學需氧量（COD） | 50 | 60 | 100 | 120 | |
| 2 | 生化需氧量（BOD5） | 10 | 20 | 30 | 60 | |
| 3 | 懸浮物（SS） | 10 | 20 | 30 | 50 | |
| 4 | 動植物油 | 1 | 3 | 5 | 20 | |
| 5 | 石油類 | 1 | 3 | 5 | 15 | |
| 6 | 陰離子表面活性劑 | 0.5 | 1 | 2 | 5 | |
| 7 | 總氮（以N計） | 15 | 20 | — | — | |
| 8 | 氨氨（以N計） | 5（8） | 8（15） | 25（30） | — | |
| 9 |
總磷 （以P計） |
05年12月31日前建設的 | 1 | 1.5 | 3 | 5 |
| 06年1月1日起建設的 | 0.5 | 1 | 3 | 5 | ||
| 10 | 色度（稀釋倍數） | 30 | 30 | 40 | 50 | |
| 11 | PH值 | 6～9 | ||||
| 12 | 糞大腸菌群數/（個/L） | 103 | 104 | 104 | — | |
從表格數據可以看到，一級B提高到一級A，SS的高允許排放濃度從20mg/L降低到了10mg/L。這是轉鼓式精密過濾器所應對的主要領域。
根據我們對市政污水的經驗，市政污水尾水中的SS普遍呈現出“數量多”、“粒徑小”兩個特點，這就對濾網的過濾精度提出了要求，需要小的孔徑。
孔徑小只能保證攔截率，在后期運行中還要做到壽命長久（強度要求）與通量不衰減（易于反沖洗）。
孔徑小只能保證攔截率，在后期運行中還要做到壽命長久（強度要求）與通量不衰減（易于反沖洗）。
濾網的顯微圖
|
該網對應的SS粒徑與去除率的關系
|
我公司用于市政污水提標的濾網，孔徑為26μm，網厚0.15mm，每平方英寸重0.26g，有效面積29%，性能參數好，可以大程度地確保攔截率與運行品質。
選型參數表
| 型號 | HWL-3000 | HWL-5000 | HWL-10000 | HWL-15000 | HWL-20000 | HWL-25000 | HWL-30000 |
| 處理量（m³/d） | 3000 | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 |
| 外型尺寸 |
2900×1220 ×1470 |
2900×1600 ×2060 |
3800×1600 ×2220 |
4700×1600 ×2220 |
5600×1600 ×2220 |
5600×1760 ×2500 |
6500×1760 ×2500 |
| 濾網面積（m²） | 1.5 | 2.5 | 5 | 7.5 | 10 | 12 | 15 |
| 出水口徑 | DN200 | DN300 | DN500 | DN500 | DN600 | DN700 | DN700 |
| 減速電機功率（KW） | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | 1.5 |
| 反洗泵功率（KW） | 1.1 | 1.1 | 2.2 | 3 | 4 | 4 | 5.5 |
| 反沖洗耗水量（m³/d） | 20 | 20 | 40 | 60 | 80 | 80 | 100 |
| 反沖洗壓力 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
應用領域
市政污水提標、循環冷卻水旁濾、中水回用、河道治理、水產養殖。
市政污水提標、循環冷卻水旁濾、中水回用、河道治理、水產養殖。
